一、 平衡机箱体内各主要部分如图
图一（全自动和半自动平衡机通用此板）
图二
图三
图四
图五
图六
图九
一、不刹车的几种现象：

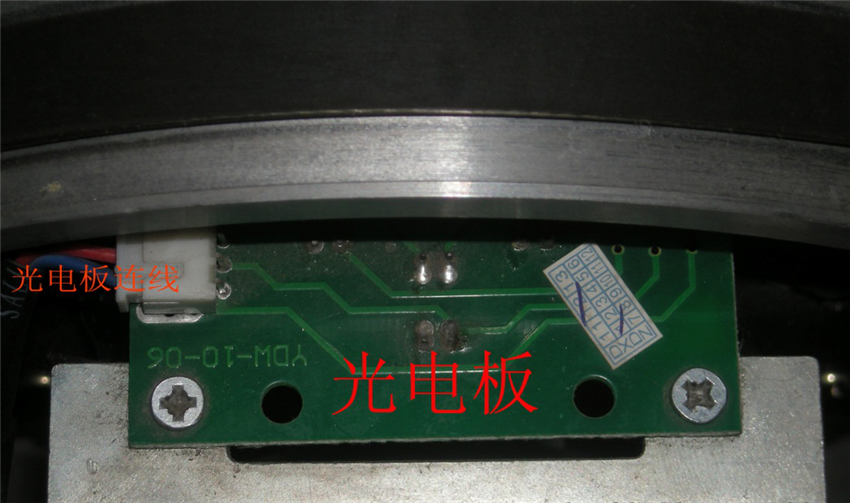

1。（不显示测量数）：光电板坏，如图二，更换即可。

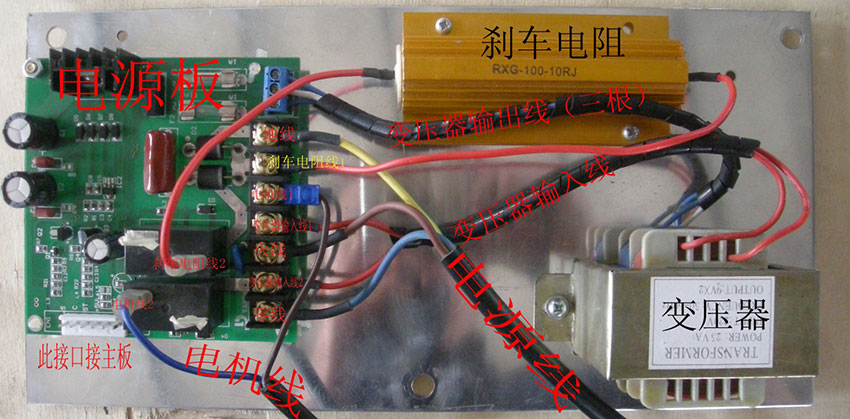

2．(能显示测量数据)：刹车电阻连线接触不良，或刹车电阻坏，或电源板坏，如图三，先拧紧刹车电阻的接线端螺钉，然后测试仍不好再更换刹车电阻，最后考虑电源板；
3. 如果显示OFF,要更换光电板和光电板（如图二）连线.

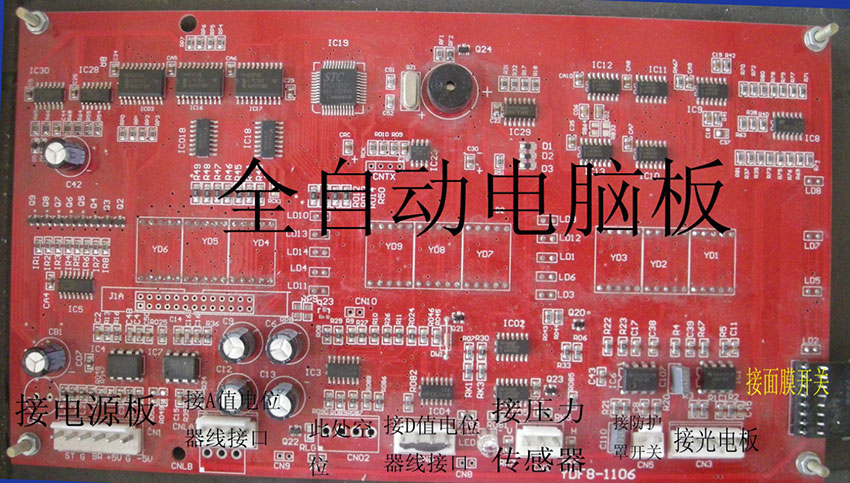

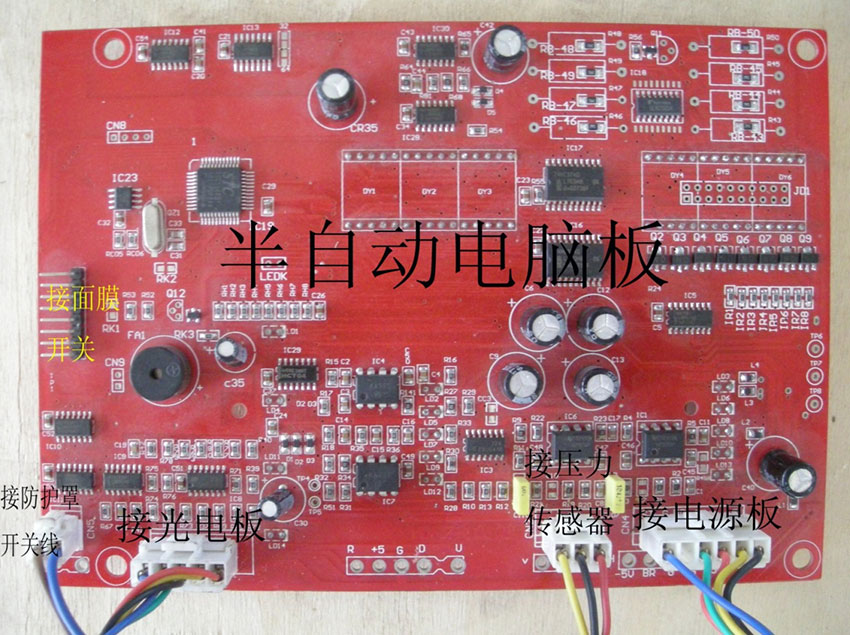

4. 以上三种情况都试过如还不刹车，并且确认连线接触良好仍不能解决问题，请直接更换主板（如图四和图五）
二、数不准
1.如果重量不准了，需要重新自校准，请按说明书中所列步骤进行；
2.如果自校后发现还不准，此时需要调整I,DF,S值，请安说明书中步骤进行；
3.如果执行了上两个步骤还不准，请更换电脑板，注意，如果更换电脑板了，第一必须先设置好I,DF,S值，第二，自校准。

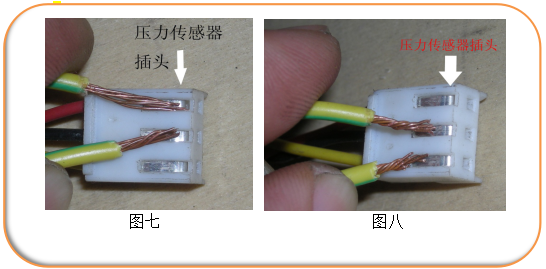

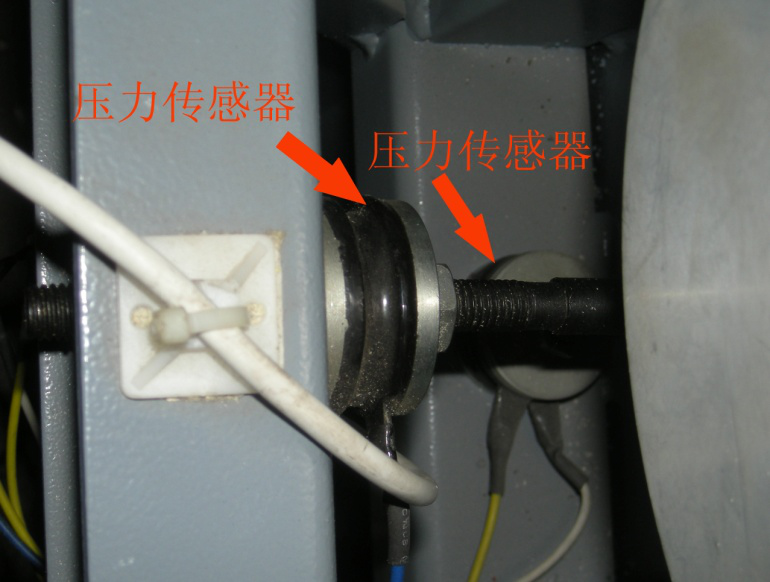

4.如果执行了上面步骤还不准，请更换压力传感器（如图九），压力传感器在安装后必须先用铜线短路这两处（如图七和图八）后再连接到电脑板上，否则易烧坏电脑板。
三、出现故障代码时解决方案
出现故障时，电脑会检测到故障显示故障代码；显示故障代码的，按提示的解决方案即可
1、全自动平衡机

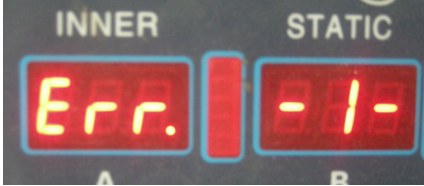

机器在工作时，可能由于某种原因使机器不能正常工作，计算机自动检测后，将在左右两侧显示窗口上分别显示“Err”（错误）和故障代码，如图六。
故障代码及含义如下：
Err 含义
1) 没有转动信号，置电机不转或位传感器（光电板）位置不对，传感器坏及插头接触不良， 计算机板坏等。
2) 在计算机采集测量数据期间，轮辋转速低于60rpm。没装轮胎及皮带过松过紧都会造成错误。
3) 计算错误，不平衡量超出运算范围。
4) 电机反转。
5) 按[START]键时，保护罩是打开的。
6) 自校准错误或自校准数据丢失，需重新进行自较准。
7) 自较准错误，可能是第二次旋转时没加100克平衡块或压电传感器线缆断，插头接触不良。
8) 校准直径测量尺时，轮辋直径太大（最大值：18″）。
9) 系统在进行不平衡分解时计算错误。
2、半自动平衡机
故障代码及含义如下：
Err（错误） 含义
1)没有转动信号，电机不转或位置传感器（光电板）位置不对，光电板坏，及插头接触不良电脑板坏等。
2)在电脑收集测量数据期间，轮辋转速低于60rpm；没装轮胎及皮带过松过紧都会造该成错误。
3)计算错误，不平衡量超出运算范围。
4)电机反转，位置传感器接线错误。
5)按[START]键时，保护罩是打开的。
6)空/未定义
7)自校准错误或自校准数据丢失，需重新进行自校准。
8)自校准错误，可能是在自校准时第二次旋转时没加100克平衡块或压力传感器电缆断；压力传感器坏，插头接触不良。
四、关于防护罩行程开关的接线

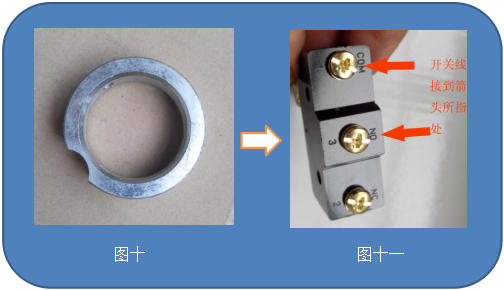

1．当开关控制套如此图十时，请按图十一接线

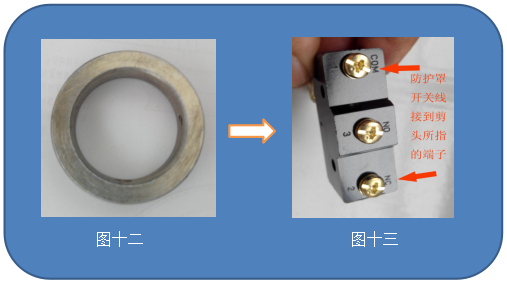

2．当开关控制套如此图十二时，请按图十三接线
错误一 ERR 1
a.检查电机接线是否良好（拍照电机线），检查光电板及连线是否完好（拍照光电板接线处），或更换光电板（拍个照片）；如果
b.都正常那么更换电脑板；
光电板的线序要
光电板上的红和黑颠倒出现错误1；现象：按开始键运行正常轮胎正常停止后出现错误1；
光电板上的红和黄颠倒出现错误1；
电机线接触不良出现错误1；
错误二 ERR 2

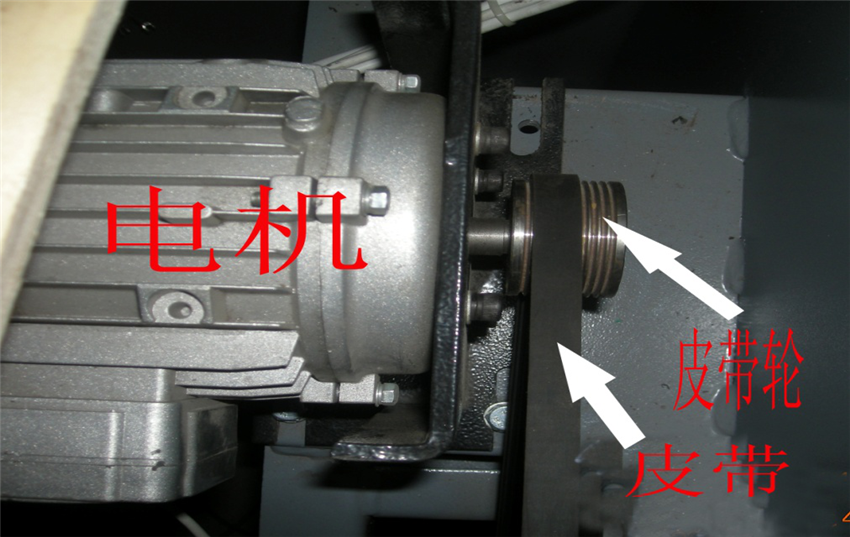

查看皮带，图片 ，用箭头指向皮带，文字说明过松或过紧都可能造成此原因；
错误三 ERR3
照片，
错误四 ERR4
照光电板的两根线，图片说明调换光电板连线的两根线；
错误五 ERR 5
照片，防护罩打开的图片，指示需要将其落下即可；也可能是行程开关的问题；
行程开关的连线有两种接法
错误六 ERR 6
重新重量校准；
错误七 ＥＲＲ ７
１．重新校准；
２．插在主板上的接头接触不良；或传感器有接线的地方接触不良；
３．传感器坏，更换传感器；
错误８
用来校正测量时，采用的是超出１８寸的轮毂校准的，更换１４寸轮毂校准测量尺；
错误９
系统在不平衡分解时错误，需重量校准，如果不好用须换主板了。
以上是错误代码含义，下面逐条进行讲解当出现这些代码时如何消除这些问题；
1)当出现 ERR 1时，a.检查电机接线是否良好，检查光电板及连线是否完好；如果都正常那么更换电脑板；
2)当出现ERR2时，检查皮带是否过松或过紧，调整皮带，
3)当出现ERR3时，说明不平衡量超出运算范围，一般需要重新校准重量。
4)电机反转，一般情况需要调整光栅电路板和与电路板的连线
5)按[START]键时，保护罩是打开的，这时一般放下防护罩即可，如果放下防护罩仍不好用，则说明在防护罩控制开关处 出现了问题，。
6)重新自校准；
1.重新正确校准；2.检查压电传感器线接头处，用万用表查是否断路；
7)校准直径测量尺时，轮毂直径过大，大于18寸，这种情况需用14寸轮毂重新校准测量尺；
8)系统计算错误；此时重新校准后，如果还出现这个代码，需要换电脑板了。
|
